1.帶式輸送機，2.一級撕碎機；3.二級破碎機，三級粉碎機；4.Z型重力分析機；5.提升機；6.重力分選機；7.震動篩分機；8.給料高壓風機；9.脈沖除塵器、plc控制系統、磁選機、高壓電選分離機、螺旋輸送機

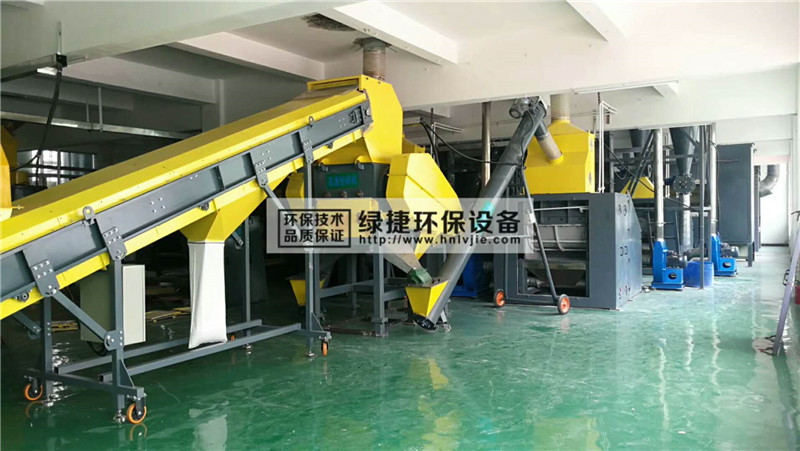

電路板回收設備機械處理工藝流：由輸送機把電路板送入撕碎破碎一體機把電路板進行撕碎，再直接落入破碎機破碎過的顆粒，再由送料螺旋送入三級粉碎機進行粉碎，粉碎機屬于一體式水冷卻粉碎，在保證機器正常溫度的情況下進行，目數達到 30-80目，粉碎機自帶分級篩分機，在粉碎過程中達到要求目數的線路板粉進入下一環節，達不到要求的再次循環。30-80目的線路板粉料進入下一環節風力比重分離機，按照銅粉與樹脂纖維粉的比重進行初級分離，可以分離出 98%左右的金屬粉末，比重分離機分離出的粉料及上抽風抽走的粉料進入脈沖除塵器，脈沖除塵器卸出的粉料里面含有少量銅粉，再由風力上料機送入高壓靜電分離設備進行后一步分離。

電子廢棄物中廢印刷電路板的處置,一直是相當復雜的問題.根據廢電路板中各種組分的結合方式,電路板回收設備采用機械方法進行材料的分離,是經濟適用并與環境相協調的處理手段。相關電路板回收處理設備以及鋰電池回收處理設備都可綠捷環保。
