廢舊鋰電池回收處理設備破碎分選詳細步驟解析
發布時間：2024-04-26 09:04:14 瀏覽
次

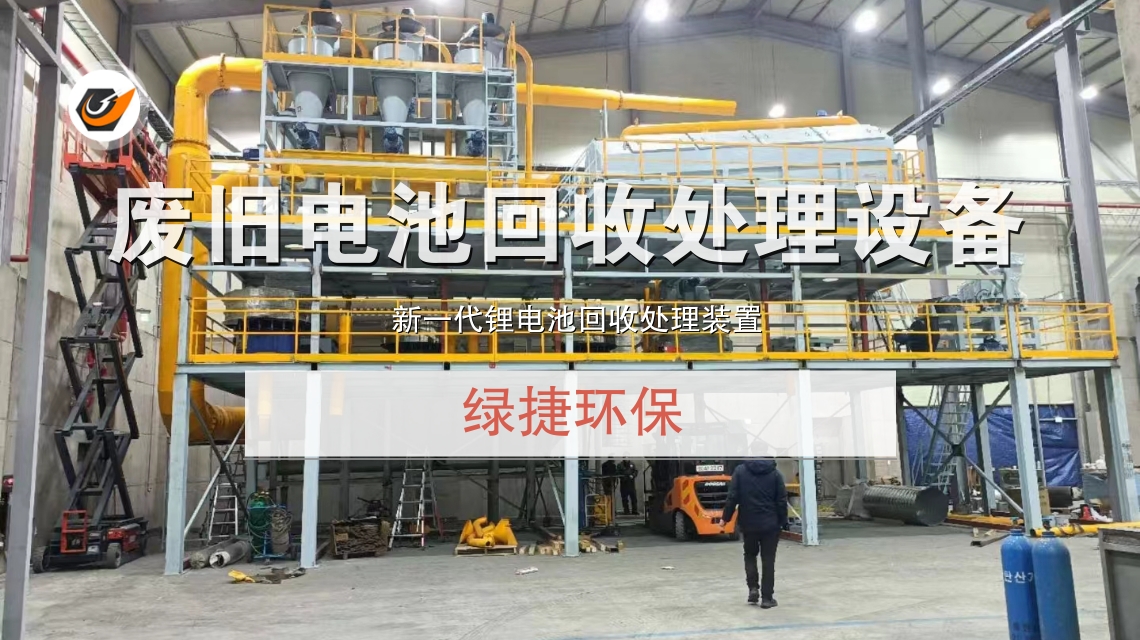

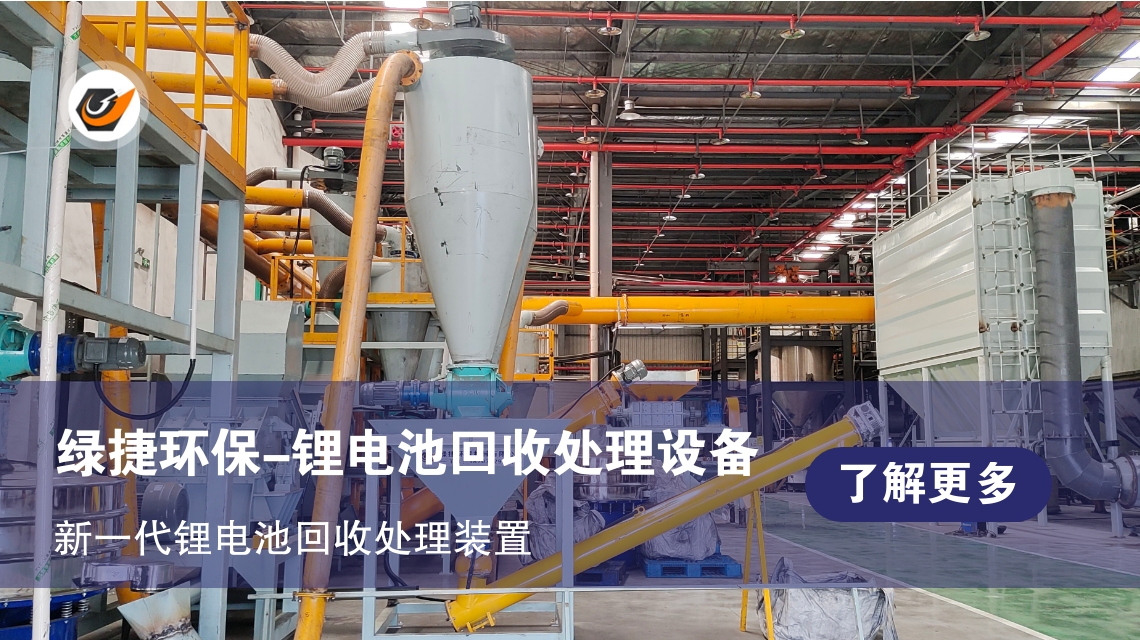

綠捷鋰電池回收設備破碎分選工藝，每一步都環保！詳細流程揭秘，涵蓋了從上料、無氧撕碎、低溫烘干、預分選、高溫?zé)峤�、多組篩分分選、深加工到尾氣處理、消防控制等多個環節。這一系統的核心在于其高效、環保和精細化的處理能力，旨在實現電池物料的回收和利用。
首先，由上料系統啟動整個回收流程。該系統通過過渡料倉、皮帶輸送機等設備，確保物料順暢輸送，并與無氧撕碎系統緊密連接。根據不同類型的電池物料，如方形、軟包電池等三元鋰電池，控制系統會精確設置投料間隔時間和給料速度，從而確保物料得到充分破碎和解離。
進入無氧撕碎階段，為防止電解液揮發物燃爆，破碎作業必須在惰性氣體保護和絕氧密閉環境中進行。雙軸撕碎機和無氧破碎機的使用，能在確保安全的前提下，實現電池的粗碎處理。同時，通過向中間倉和撕碎腔內充氮，以及控制氧含量，確保整個過程的安全性。無氧撕碎系統不僅適用于帶電電池，而且能有效避免破碎過程中的爆炸和大量發熱，使破碎后的物料充分分散，無包裹現象。

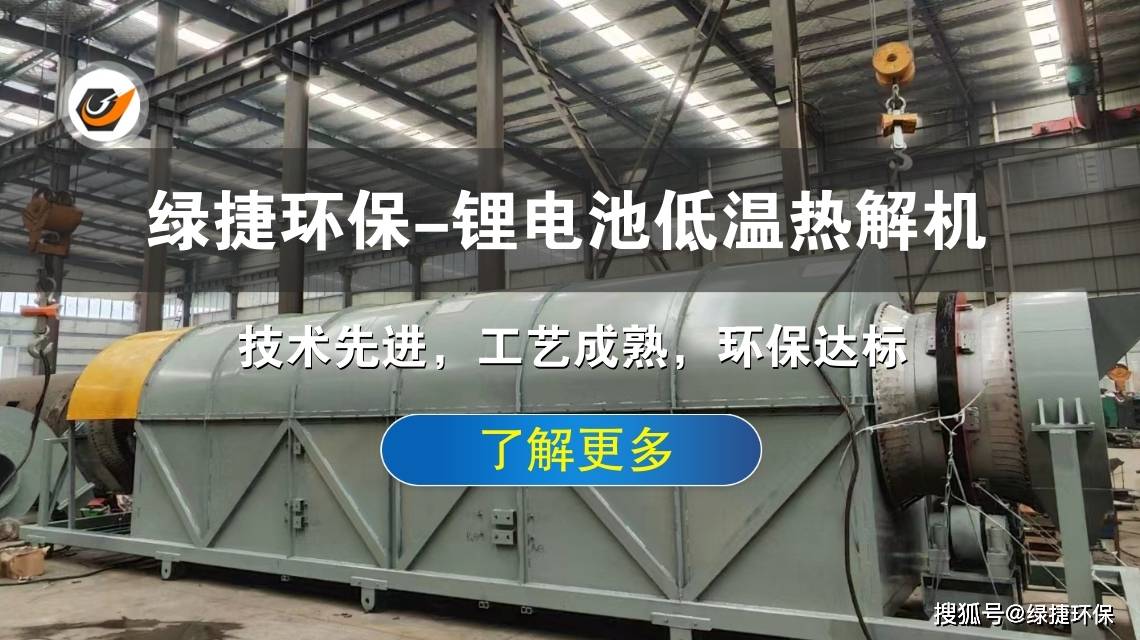

經過無氧撕碎后，物料進入低溫烘干系統。該系統采用連續回轉爐形式的烘干爐，通過電熱絲加熱爐管，間接加熱物料，使物料在旋轉的加熱爐管內緩慢推進。爐管內部設置的揚料板，使物料受熱更加均勻，同時爐管內持續充入氮?dú)獗Ｗo(hù)，防止空氣進入，使物料在貧氧環境下烘干。這一階段的目的是揮發電解液，而揮發的電解液則通過風機抽送，送至尾氣處理系統進行處理。
從低溫烘干系統出來的物料，經過Z字分選系統，將重物料和輕物料分離。重物料如電池外殼、極耳等通過中碎機進行進一步破碎，而輕物料如電極料、黑粉等則被風送至螺旋輸送機中，送往高溫?zé)峤庀到y(tǒng)。高溫?zé)峤庀到y(tǒng)的目的是去除正極的涂覆材料PVDF，以及將熱解過程中產生的細粒級隔膜、塑料碳化。熱解后的物料由極片和黑粉組成，熱解工作zui高溫度為1000℃。
熱解后的物料進入多組篩分分選系統，通過鏈板輸送機、圓滾篩、圓振篩等設備，對物料進行多次篩分和分離。這一過程中，黑粉被多次收集并儲存，而極片則被破碎并得到黑粉、鋁料、銅粒。鋁料和銅�；旌衔镞M(jìn)入比重分選機，通過振動、風選將物料分離，得到純凈的銅粒和鋁粒。鋁粒進入深加工系統進行進一步處理，而黑粉則通過粉體輸送系統統一收集。
整個回收系統過程中，消防系統、控制系統和尾氣處理系統都發揮著重要作用。消防系統通過火焰檢測報警器實時監控，配備氮?dú)鉁缁鹣到y(tǒng)和泄爆閥，確保整個過程的安全性�？刂葡到y(tǒng)則通過PLC可編程控制器、觸摸屏、組態界面等設備，實現整個設備的自動運行控制、運行狀態監控等功能。尾氣處理系統則負責對產生的廢氣進行處理，確保排放達標。
此外，整個回收系統還采用了多段黑粉收集、中碎機增設等措施，以提高黑粉回收率和各類物料的純度。同時，系統還具有靈活性高、占地面積小等特點，可根據實際場地進行修改和調整。
綜上所述，這種電池全流程破碎分選回收系統及方法，通過多個環節的緊密配合和精細處理，實現了電池物料的高效、環保和精細化回收。這不僅有助于減少資源浪費和環境污染，也為電池行業的可持續發展提供了有力支持。
